Panavia Tornado ECR/IDS
1:144, Revell
No.04048 (2006)
Pintér György - Múzeumi krimik

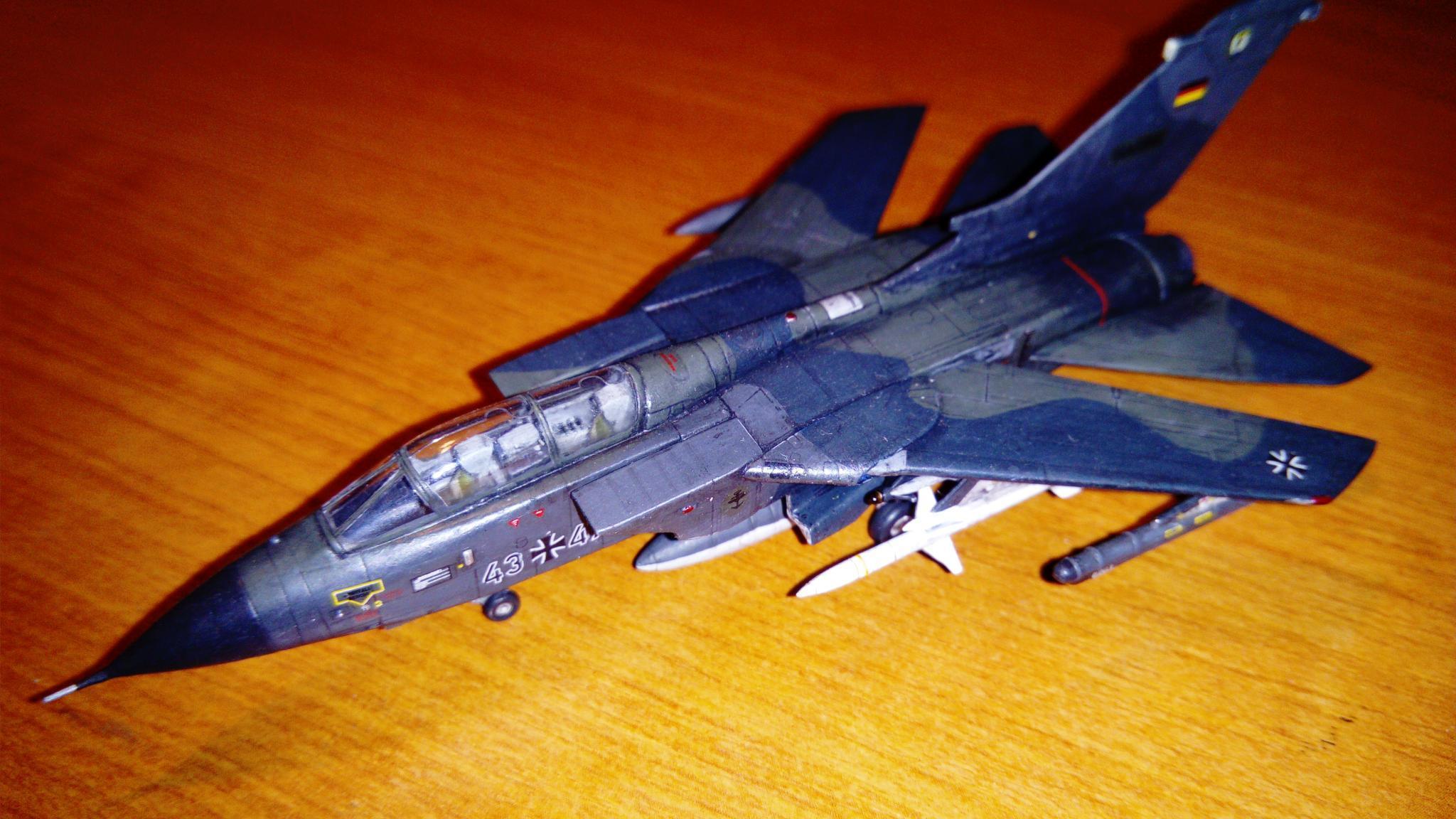

Karácsonyra kaptam ezt a makettet a fiamtól. Úgy emlékezett, hogy 1:144-es arányban építek (pedig az régebben volt).
De hogy ne vesszen kárba, egy "Marineflieger Tornado"-t építettem az "MFG 1" kötelékéből. Találtam pár érdekes fotót 1988-ból a 43+47 jelzésű gépről, amin a póttankok a törzs alá, a rakéták viszont a szárnyak alatti belső konzolokra vannak felszerelve - ráadásul két különböző. A jobb oldalon AS.34 Kormoran, a bal oldalon AGM-88 HARM látható. A festés sem az ismertebb Norm87 D vagy E,
hanem a korábbi B változat. A matricák egy részét a régebbi kiadású Revell Tornado maradék makettből szereztem a tengerészeti géphez.
A makett viszont már az újabb kiadású, eredetileg ACE szerszámos dobozból épült. Csak a számokat kellett összeollóznom hozzá a két matricakészlet segítségével. Az építés semmi nehézséget nem okozott. Pontosan illeszkednek az alkatrészek és a méretarányhoz képest szépek a részletek úgy a kabinban, mint a törzs külső felületein.
A műszerfalakat, oldalpaneleket festegettem fotók alapján, mert matrica nincs hozzájuk. Az ülések is elég jól hasonlítanak az eredetikre. A hevedereket festéssel imitáltam csak rajtuk, mivel a kabintető nem nyitható, ezért ennyi megfelelő számomra.
A fegyverzet is nagyon szép kidolgozású. Mivel a dobozban ECR változat van, így két darab HARM rakéta és egy BOZ 101, valamint egy Cerberus függesztményt kapunk. Nekem viszont egy HARM és egy Kormoran rakétára volt szükségem. Ez utóbbit saját magamnak kellett legyártanom, mert a régi Revell makettben lévő rakéta szerintem az Exocet-re hasonlít inkább.
Az orrfutó szárának rugóstagját rövidebbre vágtam, hogy imitáljam a függesztmények okozta terhelést.
Az útmutató nem jelzi, de súlyt kell tenni az orrkúpba, mert farnehéz a makett. Erre a törzs összeállítása után jöttem rá... Megoldásként a póttartályok elejét tömtem ki súlyokkal. Így már meglett az egyensúly.
Pár dolgot pótoltam még, amit a készlet nem tartalmaz. Felragasztottam egy beömlőt a kabin alatt a törzs jobb oldalára, egy késantennát a szélvédő elé, egyet pedig az orrfutóakna elé és egy piros jelzőfényt a gerincre, a függőleges elé. Leszállófényszórókat is ragasztottam a főfutók burkolólemezének hajlatába.
Az üzemanyagutántöltő csövet viszont nem tettem fel, mert a fotó szerint nem volt felszerelve a gépre.
A legnehezebb feladat a festés és a színek beazonosítása volt. A foltok formája (majdnem) megegyezik a NORM87 E változattal. A színek is, csak azokat felcserélték. Érdemes eredeti fotókat keresni az építendő gépről.
A három fő szín: RAL 7009, RAL 7012, RAL 5008. Az első kettő megtalálható a Revell kínálatában (67, 77), a harmadik már nem kapható (351). Ezt két festék vegyítésével oldottam meg: Humbrol 77 és 32 színeket kevertem 1:1 arányban.
A függőleges csúcsát FS.36173 szürkére színeztem.
Érdekesség még, hogy a pilonok és a póttankok aljai a régi NORM76-os RAL 7035 világosszürkére vannak festve. Ezekre a Revell 371-es festékét használtam. A HARM rakéta fehér, a Kormoran olive drab színt kapott.
Festés után következett a lakkozás, majd a matricázás. A matricák tökéletesen tapadtak egy kis Mr.Mark Softer segítségével.
A panelvonalak befolyatása és a koszolás (főleg a hajtóművek kiömlőinek környékén, ahol a sugárfordító mindent bekormol) után el is készült a makett.
De hogy ne vesszen kárba, egy "Marineflieger Tornado"-t építettem az "MFG 1" kötelékéből. Találtam pár érdekes fotót 1988-ból a 43+47 jelzésű gépről, amin a póttankok a törzs alá, a rakéták viszont a szárnyak alatti belső konzolokra vannak felszerelve - ráadásul két különböző. A jobb oldalon AS.34 Kormoran, a bal oldalon AGM-88 HARM látható. A festés sem az ismertebb Norm87 D vagy E,
hanem a korábbi B változat. A matricák egy részét a régebbi kiadású Revell Tornado maradék makettből szereztem a tengerészeti géphez.
Tornado IDS Marineflieger

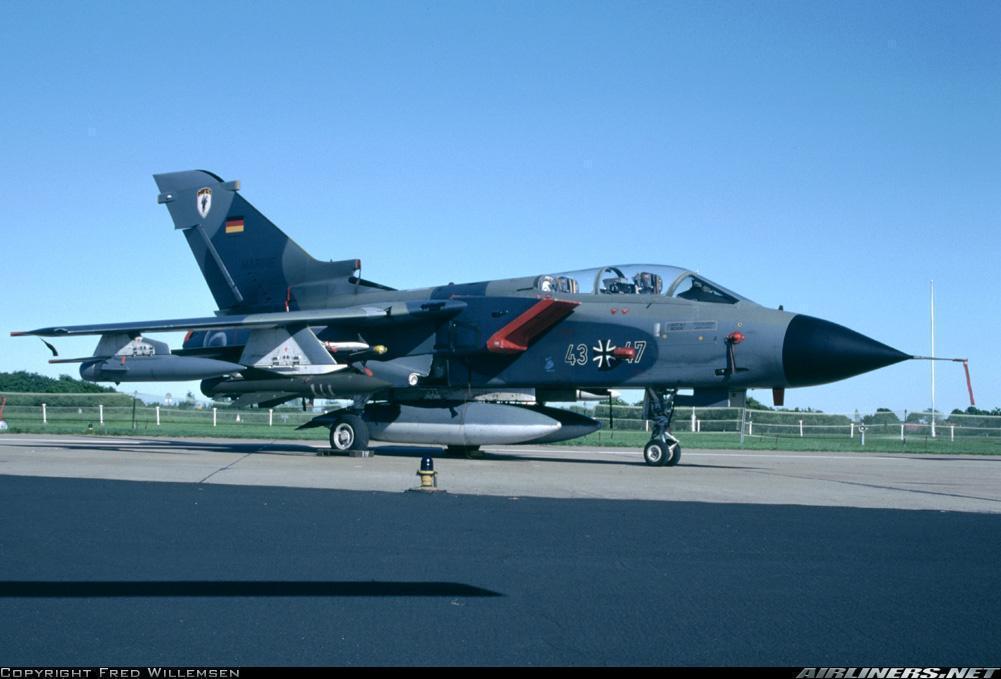

A makett eredetijéül szolgáló 43+47 jelű gép.
A makett viszont már az újabb kiadású, eredetileg ACE szerszámos dobozból épült. Csak a számokat kellett összeollóznom hozzá a két matricakészlet segítségével. Az építés semmi nehézséget nem okozott. Pontosan illeszkednek az alkatrészek és a méretarányhoz képest szépek a részletek úgy a kabinban, mint a törzs külső felületein.
A műszerfalakat, oldalpaneleket festegettem fotók alapján, mert matrica nincs hozzájuk. Az ülések is elég jól hasonlítanak az eredetikre. A hevedereket festéssel imitáltam csak rajtuk, mivel a kabintető nem nyitható, ezért ennyi megfelelő számomra.
A fegyverzet is nagyon szép kidolgozású. Mivel a dobozban ECR változat van, így két darab HARM rakéta és egy BOZ 101, valamint egy Cerberus függesztményt kapunk. Nekem viszont egy HARM és egy Kormoran rakétára volt szükségem. Ez utóbbit saját magamnak kellett legyártanom, mert a régi Revell makettben lévő rakéta szerintem az Exocet-re hasonlít inkább.
Az orrfutó szárának rugóstagját rövidebbre vágtam, hogy imitáljam a függesztmények okozta terhelést.
Az útmutató nem jelzi, de súlyt kell tenni az orrkúpba, mert farnehéz a makett. Erre a törzs összeállítása után jöttem rá... Megoldásként a póttartályok elejét tömtem ki súlyokkal. Így már meglett az egyensúly.
Pár dolgot pótoltam még, amit a készlet nem tartalmaz. Felragasztottam egy beömlőt a kabin alatt a törzs jobb oldalára, egy késantennát a szélvédő elé, egyet pedig az orrfutóakna elé és egy piros jelzőfényt a gerincre, a függőleges elé. Leszállófényszórókat is ragasztottam a főfutók burkolólemezének hajlatába.
Az üzemanyagutántöltő csövet viszont nem tettem fel, mert a fotó szerint nem volt felszerelve a gépre.
A legnehezebb feladat a festés és a színek beazonosítása volt. A foltok formája (majdnem) megegyezik a NORM87 E változattal. A színek is, csak azokat felcserélték. Érdemes eredeti fotókat keresni az építendő gépről.
A három fő szín: RAL 7009, RAL 7012, RAL 5008. Az első kettő megtalálható a Revell kínálatában (67, 77), a harmadik már nem kapható (351). Ezt két festék vegyítésével oldottam meg: Humbrol 77 és 32 színeket kevertem 1:1 arányban.
A függőleges csúcsát FS.36173 szürkére színeztem.
Érdekesség még, hogy a pilonok és a póttankok aljai a régi NORM76-os RAL 7035 világosszürkére vannak festve. Ezekre a Revell 371-es festékét használtam. A HARM rakéta fehér, a Kormoran olive drab színt kapott.
Festés után következett a lakkozás, majd a matricázás. A matricák tökéletesen tapadtak egy kis Mr.Mark Softer segítségével.
A panelvonalak befolyatása és a koszolás (főleg a hajtóművek kiömlőinek környékén, ahol a sugárfordító mindent bekormol) után el is készült a makett.
|
|
Tornado IDS Marineflieger
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Norm 87B festési séma
|
